Нужно ли перенастраивать микрофонную систему каждый раз при изменении планировки многофункционального зала? Возможно, вам стоит рассмотреть другой подход.
Главная отличительная черта многофункционального зала — это то, что сегодня он выглядит иначе, чем завтра.
После завершения презентации сотрудникам может потребоваться убрать часть сидений, чтобы переоборудовать помещение в учебный класс; для последующего мероприятия может потребоваться расстановка кресел за круглыми столами, что потребует установки микрофонов на разных столах. Кроме того, для взаимодействия с аудиторией часто требуется перемещение микрофонов с трибуны в зону для зрителей.
Поскольку расположение столов, стульев и мест для выступления меняется, система конференц-связи должна быть достаточно гибкой, чтобы адаптироваться к этим изменениям.
Для многофункционального зала настоящая проблема выходит за рамки простого обеспечения звука; система должна поддерживать гибкое размещение микрофонов, обеспечивать беспроводное покрытие сигнала в меняющихся зонах для выступлений и позволять персоналу эффективно управлять различными используемыми микрофонами.
Почему традиционные решения со временем становятся все более сложными?
Традиционные беспроводные микрофонные системы UHF обычно централизуют приемники в аппаратной. Микрофоны передают звук по беспроводной связи на приемники, которые затем подключаются к микшерным пультам, аудиопроцессорам и системам звукоусиления.

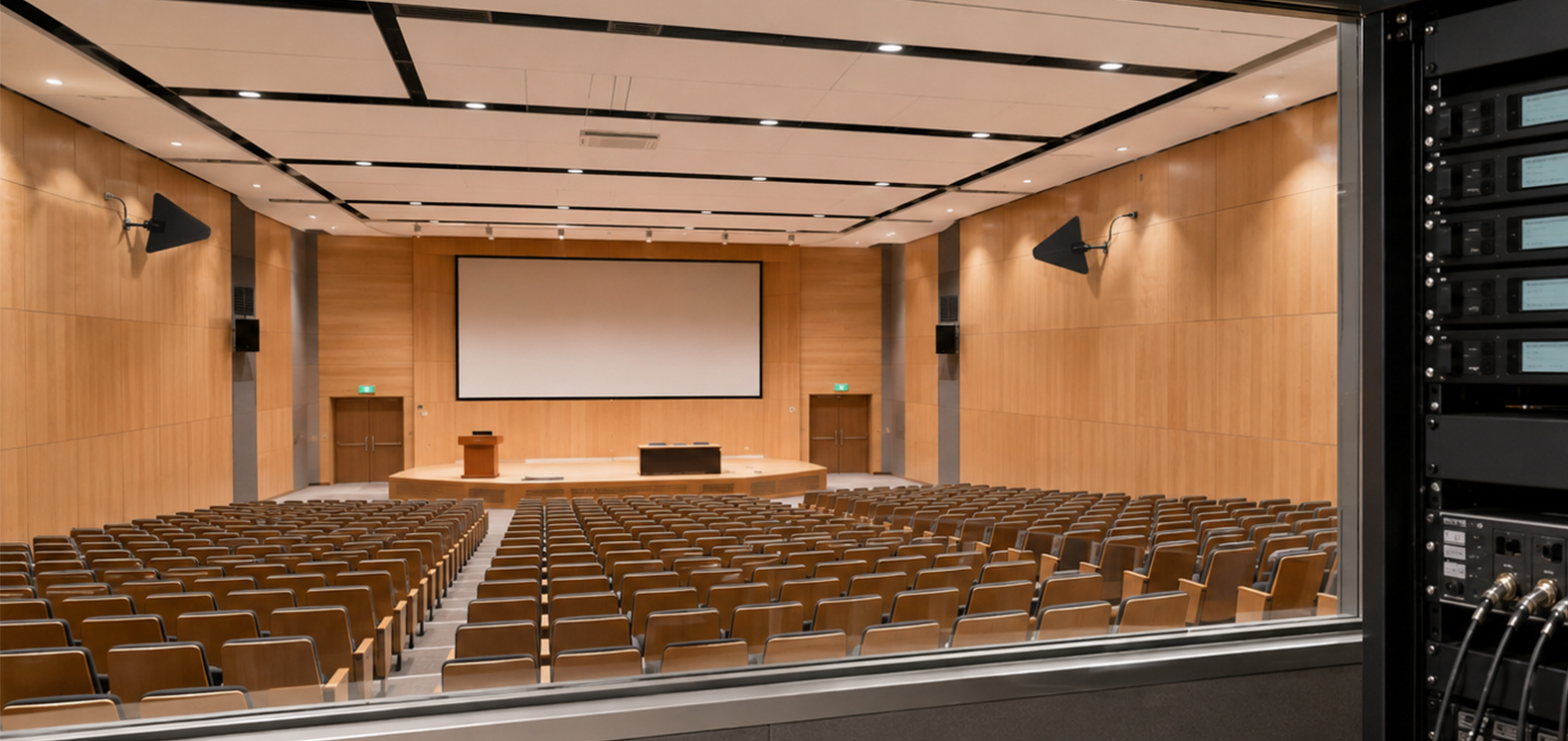

Такая схема хорошо работает, когда аппаратная находится рядом с трибуной. Однако в больших многофункциональных залах аппаратная может располагаться за зрительным залом или в отдельном помещении для оборудования. Беспроводные сигналы должны проходить через людей, мебель, большие экраны или другие архитектурные конструкции, чтобы достичь приемников.
Для приближения антенн к микрофонам традиционные решения часто включают установку удаленных антенн внутри зала и их подключение к аппаратной с помощью специальных коаксиальных кабелей. Длинные кабельные трассы требуют использования усилителей антенн для компенсации потерь сигнала, а увеличение количества приемников может потребовать дополнительного оборудования для распределения антенного сигнала.
Это дополнительное оборудование создает новые проблемы.
Антенны, усилители, распределительные устройства и коаксиальные кабели усложняют установку и ввод в эксплуатацию. Выносные антенны обычно стационарно устанавливаются и ограничены такими факторами, как потолки, осветительные приборы, экраны и элементы интерьера. Если меняется расположение мест для сидения или расположение динамиков в зале, первоначальные места установки антенн могут оказаться непригодными для нового помещения.
Хотя усилители антенн могут компенсировать потери в коаксиальном кабеле, они не могут преодолеть помехи сигналу, создаваемые людьми, стоящими между микрофоном и антенной. Если микрофон перемещается за пределы исходной зоны приема, увеличение коэффициента усиления не изменит путь распространения беспроводного сигнала.
Переход на диапазон 5 ГГц создает аналогичные проблемы, касающиеся размещения приемников, планирования каналов, пропускной способности сети и препятствий на месте. Особенно в условиях высокой плотности застройки простая смена частотного диапазона не заменяет хорошо продуманный план беспроводного покрытия.
Попробуйте другой подход: попросите принимающую сторону подойти ближе к микрофону.
Поскольку проблема связана с расстоянием между микрофонами и аппаратной, зачем заставлять беспроводной сигнал распространяться по всему коридору?
Наш подход заключается в установке беспроводных приемников вблизи основных зон для выступлений — например, над местами для зрителей или на потолке или стенах конференц-зала. Микрофоны должны только передавать сигналы на эти расположенные рядом приемники, которые затем передают аудио- и управляющие данные обратно в аппаратную по проводной сети.
Таким образом, беспроводная передача охватывает только зону фактического использования, а передача данных на большие расстояния осуществляется проводной сетью.
Благодаря использованию технологии Power over Ethernet (PoE), один сетевой кабель может одновременно подавать питание на оборудование и передавать аудио- и управляющие данные. Приемники больше не нужно размещать в центре стойки с оборудованием; вместо этого их можно располагать в зависимости от фактического использования микрофонов.
Если многофункциональный зал требует зонирования или изменения назначения, размещение приемников можно спланировать в соответствии с новой планировкой, что исключает необходимость использования одного комплекта стационарных антенн для охвата всех сценариев.
Именно так были реализованы последние проекты.

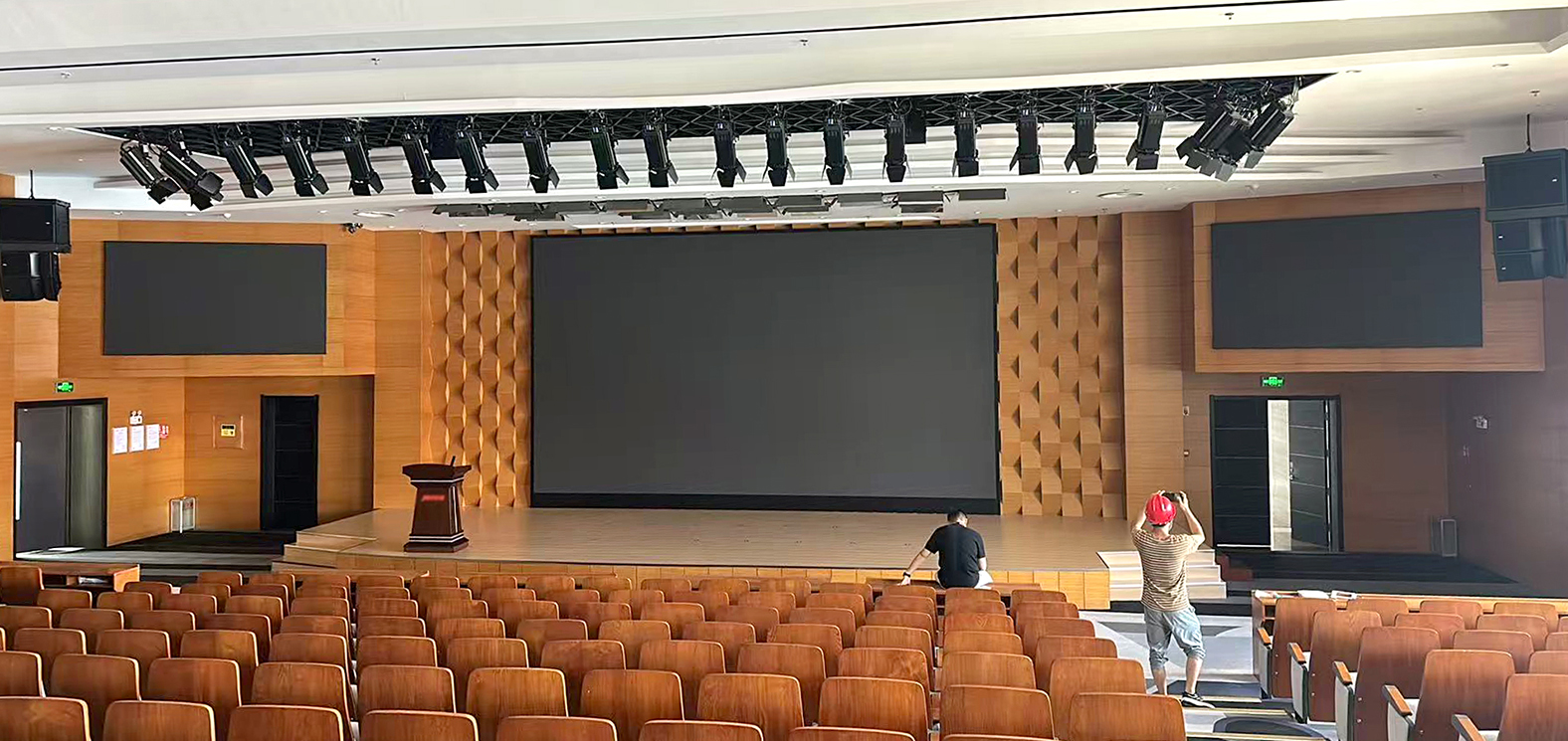

Недавно мы применили этот подход к проекту, связанному с большим лекционным залом.
В этом комплексе диспетчерская расположена далеко от основного зала для выступлений; для прямой передачи беспроводных сигналов в диспетчерскую потребовалось бы, чтобы сигнал проходил через всю зону для зрителей, где плотная толпа потенциально могла бы создавать препятствия для сигнала после начала мероприятия.

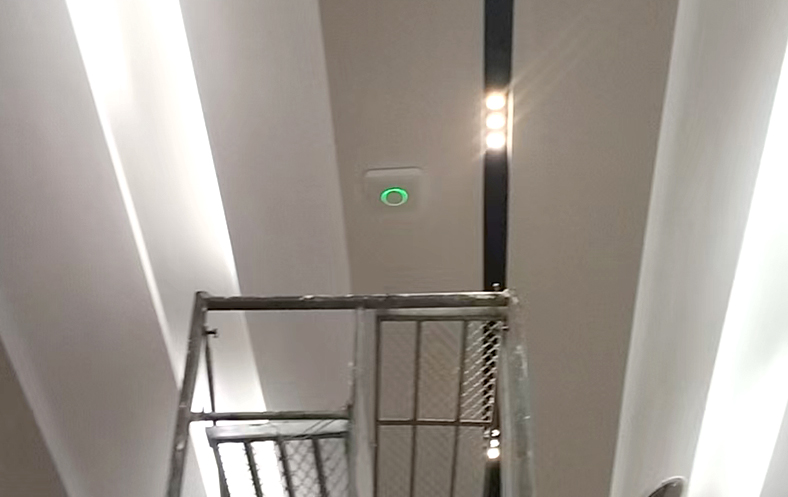

Традиционная конфигурация потребовала бы установки выносных антенн, усилителей антенн и выделенных коаксиальных кабелей. Вместо этого мы установили антенну UN40M.беспроводная конференц-система IoTОсновной блок системы располагался над зоной для зрителей, при этом приемник находился ближе к трибуне и аудитории, а затем передавался аудио- и управляющие данные в бэкэнд-систему по сети.

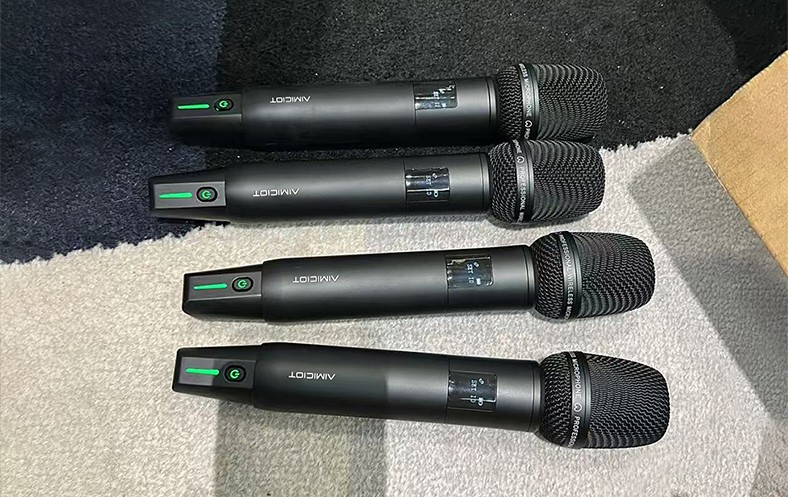

В состав установки также входили четыре UN60H.беспроводные ручные микрофоныдля размещения модератора, докладчиков, участников дискуссии и мобильной аудиосистемы.
Ключевым моментом этого проекта было не увеличение мощности беспроводной передачи, а скорее переконфигурация канала передачи: сокращение расстояния беспроводной связи между микрофонами и приемником при одновременном использовании сети для обеспечения дальней связи с диспетчерской.
В зависимости от места проведения мероприятия микрофон может соответствующим образом адаптироваться.
Хотя метод приема сигнала решает проблему передачи на большие расстояния, многофункциональный зал также требует решения для размещения микрофонов.

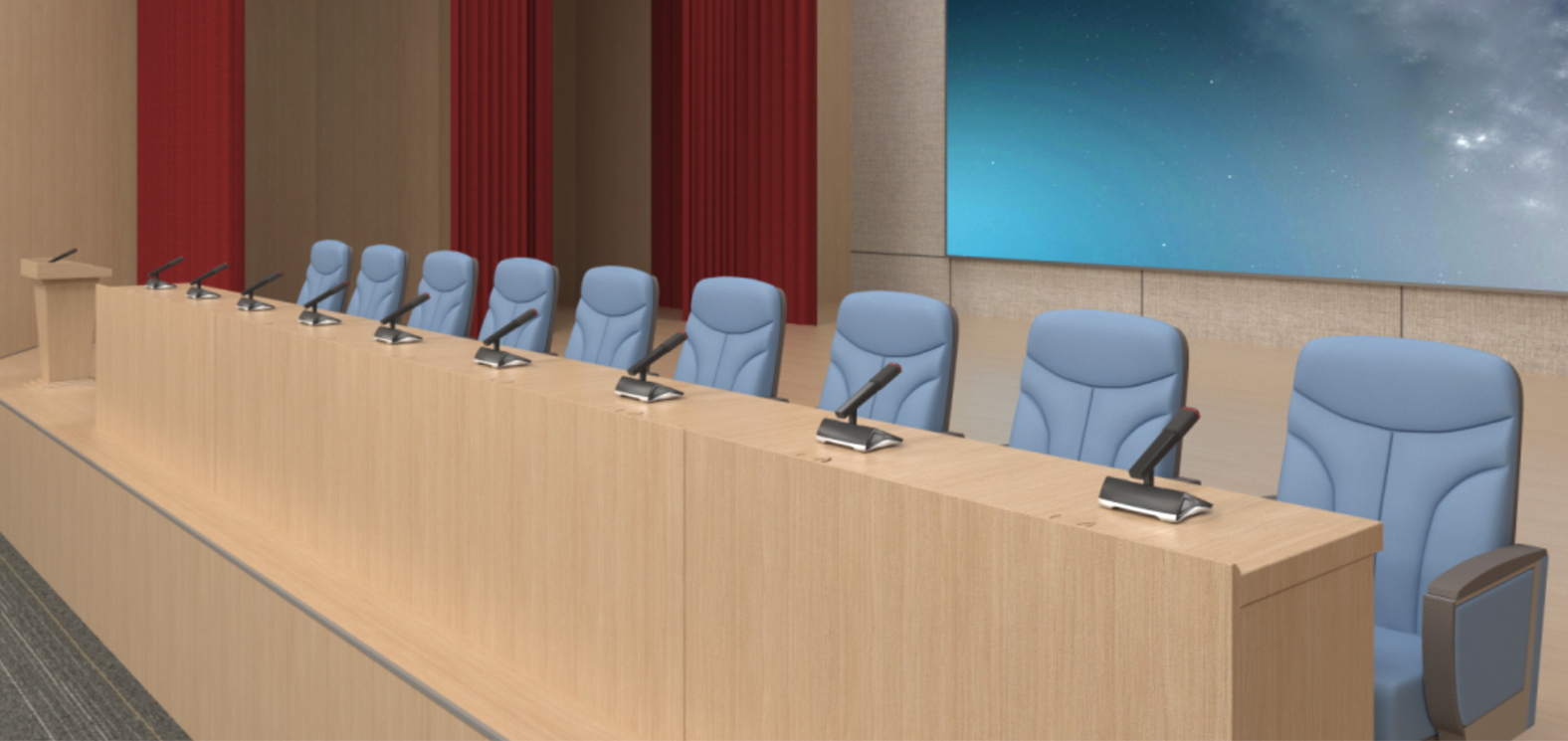

Для официальных встреч или круглых столов беспроводные настольные конференц-микрофоны можно разместить на отведенных для них местах. Эти микрофоны легко переместить при изменении расстановки мест и полностью убрать после встречи, без ограничений, связанных с фиксированными разъемами или кабелями.
Для презентаций модераторы и докладчики могут использовать беспроводные ручные микрофоны; эти же ручные устройства можно брать с собой в зону для зрителей, когда требуется взаимодействие с аудиторией.
В одну систему можно интегрировать как беспроводные настольные конференц-микрофоны, так и беспроводные ручные микрофоны. Они удовлетворяют соответствующие потребности в стационарном и мобильном общении, позволяя персоналу выбирать подходящий микрофон в зависимости от формата мероприятия без необходимости создания отдельной системы для каждого типа совещания.
Помимо передачи звука, он также может управлять совещаниями.
В то время как традиционные беспроводные микрофоны в основном ориентированы на передачу звука, наша система предлагает интегрированные возможности управления как для беспроводных настольных конференц-микрофонов, так и для беспроводных ручных микрофонов.
Сотрудники могут отслеживать состояние микрофона, регулировать усиление сигнала, управлять его активацией, настраивать права на выступление и управлять информацией о выступающих. При необходимости изменения формата совещания система позволяет обновлять необходимые настройки, а также вносить физические корректировки в количество и расположение микрофонов.
Для многофункциональных залов эта функция снижает трудозатраты, связанные с индивидуальным управлением различными микрофонами, и превращает беспроводные микрофоны из простых устройств захвата звука в неотъемлемые компоненты общего процесса проведения конференций.
Гибкость – это именно то, что действительно необходимо многофункциональному залу.
Традиционные решения с использованием выносных антенн и усилителей сигнала остаются подходящими для некоторых сценариев стационарной установки. Однако, когда диспетчерская находится на значительном расстоянии, возникают существенные помехи сигналу из-за присутствия людей, а планировка помещения часто меняется, конструкция системы должна обеспечивать гибкость для будущих корректировок.
Установка беспроводных приемников вблизи микрофонов сокращает путь беспроводной передачи и снижает зависимость от удаленных антенн, усилителей антенн и длинных коаксиальных кабелей.
Беспроводные настольные конференц-микрофоны можно перемещать или убирать вместе с мебелью, а беспроводные ручные микрофоны могут свободно перемещаться между трибуной и зоной для аудитории. В сочетании с возможностями управления конференцией персонал может настраивать всю систему под различные сценарии, такие как презентации, тренинги, круглые столы и взаимодействие с аудиторией.
Поскольку планировка многофункционального зала может меняться, конференц-система также должна быть способна адаптироваться к этим меняющимся условиям.
Конкретное количество оборудования, расположение приемников и дальность действия беспроводной связи должны определяться с учетом размера помещения, архитектурной структуры, фактических зон использования, радиочастотной обстановки на месте и местных правил радиосвязи.
